PEM-1002電磁鐵/電磁場發生器裝置
1、 概述
1.1、PEM-1002電磁鐵/電磁場發生器裝置采用單扼臥式、自然冷卻式的結構，具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、磁場工作氣隙調節輕便靈活，極頭極柱一體結構設計、V型槽結構調節工作氣隙，調節裝卸方便，極面為15 mm×15mm，工作氣隙0~35mm可調。
1.3、電磁鐵/電磁場發生器裝置工作氣隙結構技術設計合理，極頭V型鎖緊，保證測量使用的重復性。
1.4、電磁鐵/電磁場發生器裝置既可用于磁場參數的測量，也可在小氣隙時用于試樣的磁化與磁場試驗、測試等。
2、電磁鐵/電磁場的工作原理
電磁鐵/電磁場發生器裝置工作氣隙磁場是根據電磁感應原理，電流源對磁場線包提供直流電流，并由導磁回路聚磁產生強磁場，調節氣隙大小，改變極面尺寸，調整工作電流均可改變工作氣隙磁場的大小。
3、技術參數
3.1、極面：15 mm×15mm
3.2、工作氣隙：0～35mm連續可調
3.3、磁感應強度：工作氣隙35mm時，H ≥ 0.2T
3.4、最大磁場：工作氣隙5mm時，H ≥ 1.7T
3.5、剩磁：氣隙10mm時，H ≤2mT
3.6、工作電流：DC 0～10.0A
3.7、冷卻方式：自然風冷。
3.8、尺寸：長470mm*寬240mm*高120mm
3.9、重量：48kg

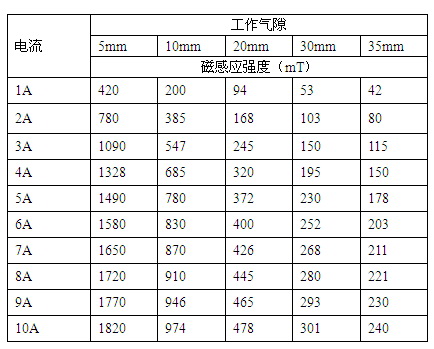

4、磁場參數表
