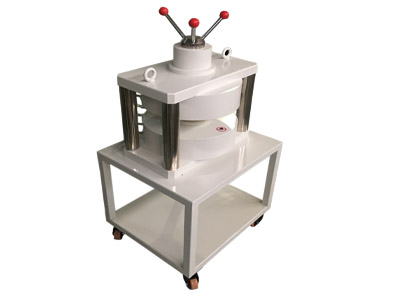

PEM-4010L型電磁鐵電磁場
1、概述
1.1、PEM-4010L型電磁鐵電磁場采用四立柱形結構式的穩恒磁場裝置，磁場電磁鐵具有視野開闊、外形美觀、結構可靠、磁場強度高、磁場強度大小調節方便的特點。
1.2、PEM-4010L磁場電磁鐵工作氣隙調節輕便靈活，極頭處設有螺紋更換方便，極面直徑為φ80mm，工作氣隙為60mm。
1.3、PEM-4010L磁場電磁鐵工作氣隙調整結構技術設計合理，采用水箱式冷卻結構，工作磁場穩定。
1.4、PEM-4010L磁場電磁鐵采用H級電磁線，既可用于磁場參數的測量，在小氣隙時可用于鐵氧體等磁性產品的充磁。
2、技術參數
2.1、極柱直徑：φ120mm
2.2、極面直徑：φ80mm
2.3、工作氣隙：0～60mm連續可調
2.4、磁場強度：工作氣隙10mm時，H ≥ 2.3T
2.5、磁場強度：工作氣隙30mm時，H ≥ 1.2T
2.6、磁場強度：工作氣隙40mm時，H ≥ 1.0T
2.7、剩    磁：氣隙10mm時，H ≤10mT
2.8、工作電流：DC 0～15A
2.9、磁體重量：300kg
2.9、冷卻方式：水箱式冷卻。
2.10、磁體尺寸：580mm*550mm*740mm
2.11、固定架尺寸：800mm*700mm*650mm

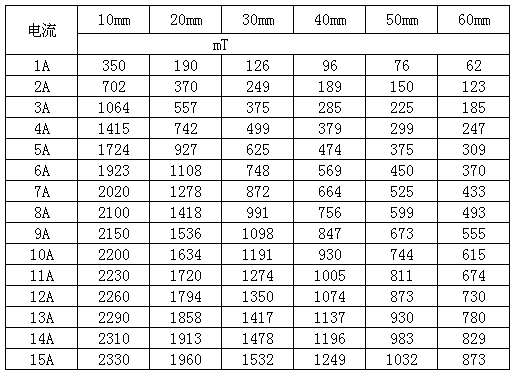

3.0、磁場參考表
